Travail à faire

1. Lors de la réalisation, vous avez sans doute modifié des choses par rapport au plan initial. Lesquelles et pourquoi ?

2. Quelle est la performance de votre trampoline ? Avec un objet de 50g, lâché d’une hauteur de 1m, à quelle hauteur l’objet rebondit-il ? Donnez le pourcentage de rebond.

3. Après ces premiers tests, le trampoline est-il endommagé ? Expliquez les points faibles même s’il n’est pas endommagé.

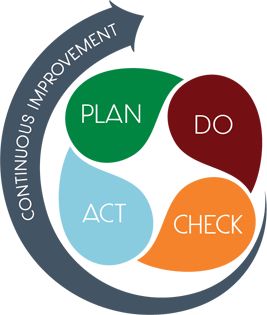

4. Proposez et menez des améliorations pour fiabiliser et augmenter la performance de votre trampoline.

5. Bonus : Calculez la vitesse à l’impact lors du test. De quelle hauteur faudrait-il lâcher l’objet pour obtenir une vitesse de 28m/s (100 km/h) ?

V : vitesse en m/s
g : accélération de la pesanteur : 9.8 m/s²
h : hauteur en m

Travail à faire

Dans les activités précédentes, vous avez travaillé sur la composition d’un trampoline, sur les tissus techniques, sur le test d’un élastique.

Pour réaliser le prototype, vous utiliserez une caisse de dimensions: Longueur 40cm, largeur 32 cm, hauteur 30cm.  Le système sera démontable.

Pour tester le prototype, nous lâcherons un objet de 50g d’une hauteur de 1m.

1. Relisez le travail demandé sur les activités 1 et 2. Définissez les taches à réaliser, estimez le temps pour chacune et distribuez les taches aux personnes du groupe.

2. Faites un schéma au brouillon du trampoline que vous allez réaliser avec les matériaux et objets de récupération que vous aurez définis.

3. Sur le dessin apparaitront les dimensions importantes.

4. Réalisez un dossier technique: schéma, nomenclature, explications sur la réalisation.

5. Pour la découpe de la toile de saut, dessinez un patron avec la position des trous pour fixer les élastiques. Ce patron sera ensuite collé dans le compte rendu.

6. Défi: la réalisation sera notée suivant les critères suivants:

• Esthétique,
• Rapidité,
• Hauteur de rebond.

Situation déclenchante

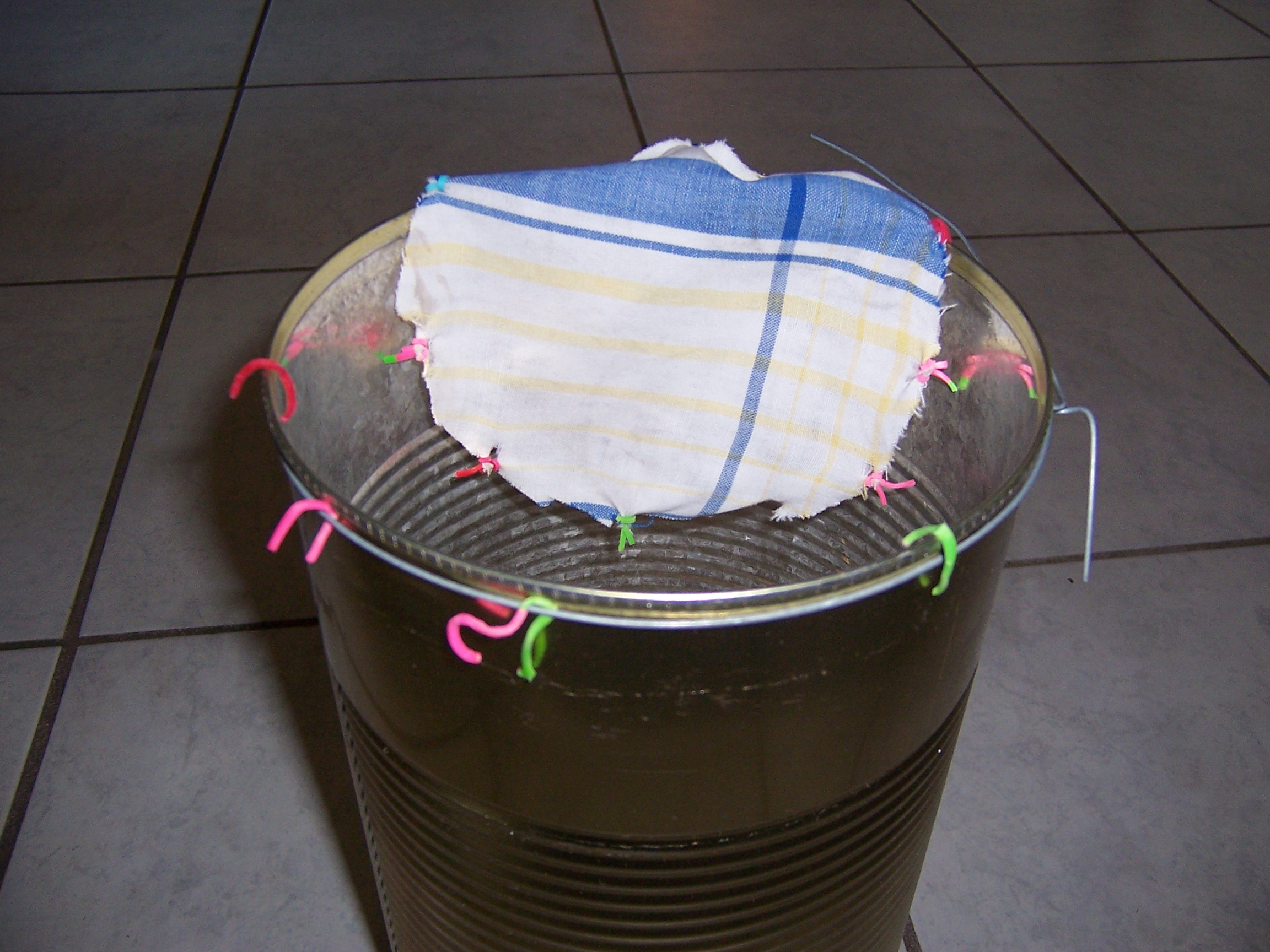

Avant la fabrication d’un trampoline en série, on veut réaliser un prototype de taille réduite. En utilisant des matériaux de récupération, on concevra un trampoline avec les meilleures performances possibles…

Séquence I : Décrire la constitution d’un trampoline

Activité 1 : Comment est constitué un trampoline ?

Activité 2 : Comment choisir un matériau textile technique ?

Activité 3 : Comment tester un matériau ?

Synthèse 1   &   corrigé

Séquence II : Développement du prototype

Activité 4 : Comment réaliser le prototype ?

Activité 5 : Comment tester et améliorer son prototype ?

Synthèse 2   &   corrigé

ÉVALUATION   &   corrigé

Docs profs : Déroulement CI – Fiche Évaluation CI

Travail à faire

La présentation des résultats se fera sur open office DRAW: faire apparaitre, le titre du CI, le titre de l’activité, les noms et prénoms de chacun, le N° de groupe.

1. Quel élément du trampoline permet le rebond?

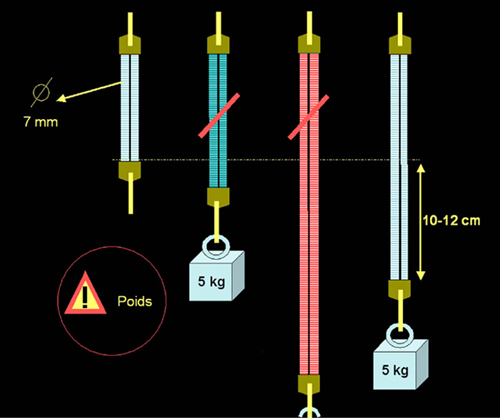

2. Pour remplacer les ressorts, on pourra utiliser des élastiques. Proposez un protocole de test de déformation d’un élastique en fonction de la force appliquée :

3. Entrez vos résultats dans un tableau CALC  :

• un tableau des relevés
• un graphique d’allongement en fonction de la masse,
• un graphique du % d’allongement en fonction de la masse.

Copiez et mettez en forme dans le document DRAW.

4. Quelle tension initiale doit-on mettre sur l’élastique afin qu’il restitue un maximum d’énergie lors d’un saut ?

5. À quel point tendre l’élastique sur le trampoline ? Justifiez.

Travail à faire

1. Expliquer ce qu’est un textile technique.

2. Dans quels composants en trouve-t-on dans le trampoline ?

3. Donner d’autres exemples d’applications de textiles techniques et les matériaux de base de ces textiles.

4. Comment mettre en forme ces matériaux ? (passer d’un morceau de tissus à un objet)

Préparez la feuille de compte rendu en y mettant un cartouche complet en en-tête (Exemple de cartouche).
Rappel : chacun sa feuille !

Travail à faire

Présentez le travail sous la forme de votre choix (tableau, carte heuristique, diagramme…). Bien lire toutes les questions et préparer le travail au brouillon avant de rédiger définitivement.

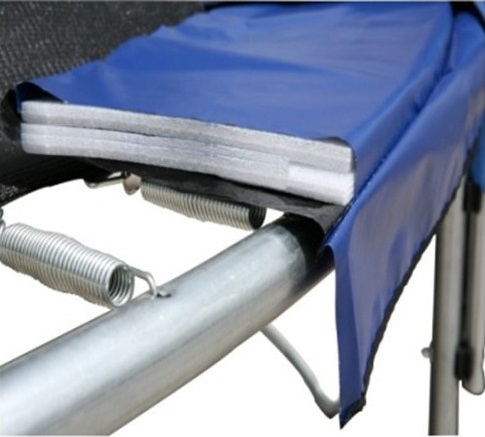

1. Décrire les différents composants d’un trampoline. Pour chaque composant, donner sa fonction technique.

2. Quels sont les matériaux utilisés pour chacun des composants.

3. Quelles sont les propriétés recherchées pour chacun de ces  matériaux ? (Voir aussi le fichier Déformation des matériaux)
