Alimentation :

Le + : Fil rouge

Le - : Fil noir

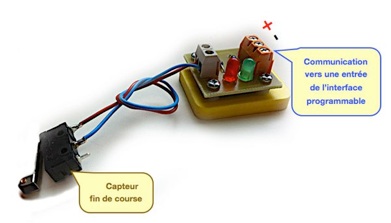

Si le capteur est correctement alimenté : DEL verte allumée

Communication :

Capteur non en fin de course : Envoi du signal 0 depuis la borne C (DEL rouge éteinte)

Capteur en fin de course : Envoi du signal 1 depuis la borne C (DEL rouge allumée)
